尼龍是個大家族，今天我們就來談談它們“三兄弟”，它們分別是PA6,PA66與PA12。     1.PA6聚酰胺6或尼龍6

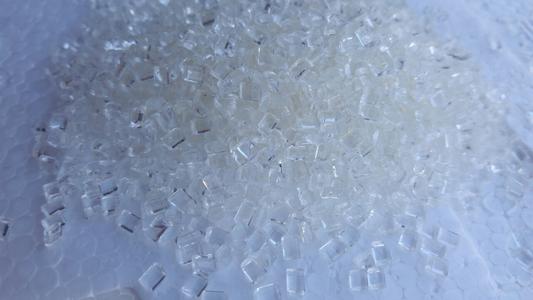

     PA6的化學物理特性和PA66很相似，然而，它的熔點較低，而且工藝溫度范圍很寬。它的抗沖擊性和抗溶解性比PA66要好,但吸濕性也更強。因為塑件的許多品質特性都要受到吸濕性的影響，因此使用PA6設計產品時要充分考慮到這一 點。
     為了提高PA6的機械特性，經常加入各種各樣的改性劑。玻璃就是最常見的添加劑，有時為了提高抗沖擊性還加入合成橡膠，如EPDM和SBR等。對于沒有添加劑的產品， PA6 的收縮率在1%到1.5%之間。加入玻璃纖維添加劑可以使收縮率降低到 0.3% （但和流程相垂直的方向還要稍高一些）。成型組裝的收縮率主要受材料結晶度和吸濕性影響。實際的收縮率還和塑件設計、壁厚及其它工藝參數成函數關系。    2.PA66聚酰胺66或尼龍66

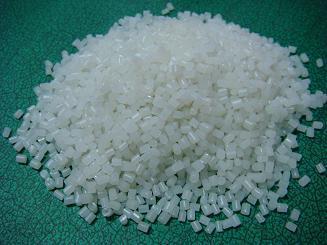

     PA66在聚酰胺材料中有較高的熔點。它是一種半晶體 -晶體材料。PA66在較高溫度也能保持較強的強度和剛度。PA66在成型后仍然具有吸濕性，其程度主要取決于材料的組成、壁厚以及環境條件。在產品設計時，一定要考慮吸濕性對幾何穩定性的影響。為了提高 PA66 的機械特性，經常加入各種各樣的改性劑。玻璃就是最常見的添加劑，有時為了提高抗沖擊性還加入合成橡膠，如EPDM和SBR等。PA66 的粘性較低，因此流動性很好（但不如PA6）。這個性質可以用來加工很薄的元件。它的粘度對溫度變化很敏感。     PA66的收縮率在1%~2%之間，加入玻璃纖維添加劑可以將收縮率降低到 0.2%~1%。收縮率在流程方向和與流程方向相垂直方向上的相異是較大的。PA66 對許多溶劑具有抗溶性，但對酸和其它一些氯化劑的抵抗力較弱。
     3.PA12聚酰胺12或尼龍12

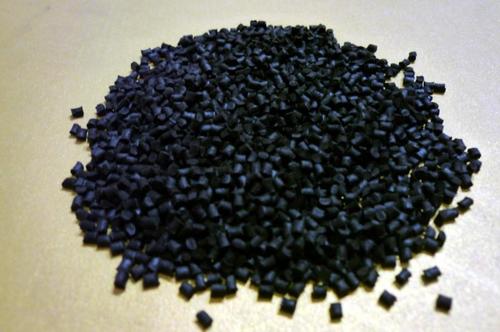

     PA12是從丁二烯線性，半結晶- 結晶熱塑性材料。它的特性和 PA11相似，但晶體結構不同。PA12是很好的電氣絕緣體并且和其它聚酰胺一樣不會因 潮濕影響絕緣性能。它有很好的抗沖擊性機化學穩定性。PA12 有許多在塑化特性和強特性方面的改良品種。和PA6及PA66相比，這些材料有較低的熔點和密度，具有非常高的回潮率。    PA12對強氧化性酸無抵抗能力。PA12的粘性主要取決于濕度、 溫度和儲藏時間。它的流動性很好。收縮率在0.5%到2%之間，這主要取決于材料品種、壁厚及其它工藝條件。
