PA66 1300G 剛性好 高強(qiáng)度 良好的抗蠕變性 耐疲勞性原料：     產(chǎn)品信息：
    PA66塑膠原料又叫尼龍-66、尼龍66樹脂、聚酰胺-66、聚己二酰己二胺、olyamide 66，它是一種半晶體-晶體材料，屬于工程塑料的一種。PA66塑料在聚酰胺材料中有較高的熔點(diǎn)。PA66在較高溫度也能保持較強(qiáng)的強(qiáng)度和剛度。PA66塑料在成型后仍然具有吸濕性，其程度主要取決于材料的組成、壁厚以及環(huán)境條件。

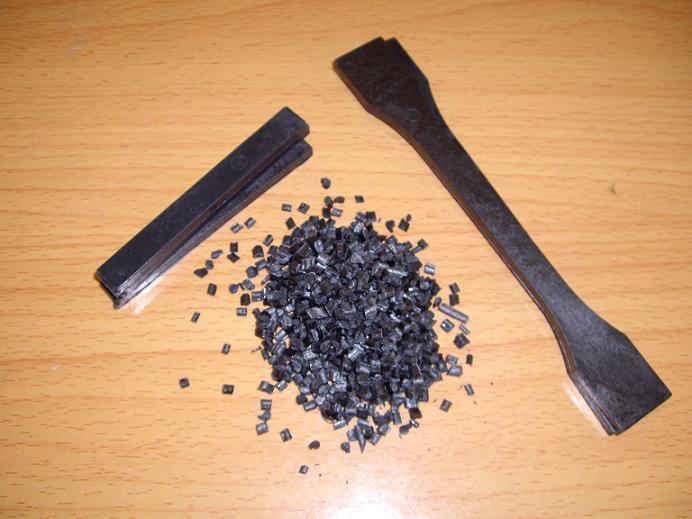

     產(chǎn)品物性表：

PA66 1300G物理性能	干燥	調(diào)節(jié)后的	單位制	測試方法
比重	1.39	--	g/cm?	ASTM D792, ISO 1183
收縮率				內(nèi)部方法
垂直流動方向	0.9	--	%	內(nèi)部方法
流動方向	0.4	--	%	內(nèi)部方法
吸水率
飽和, 23°C	--	1.7	%
平衡, 23°C, 50% RH	--	1.7	%	ISO 62
PA66 1300G硬度	干燥	調(diào)節(jié)后的	單位制	測試方法
洛氏硬度
M 級	96	75		ASTM D785
R 級	120	112		ASTM D785
M 計(jì)秤	96	75		ISO 2039-2
R 計(jì)秤	120	112		ISO 2039-2
PA66 1300G機(jī)械性能	干燥	調(diào)節(jié)后的	單位制	測試方法
拉伸模量 (23°C)	10000	8000	MPa	ISO 527-2
拉伸應(yīng)力
斷裂, 23°C	190	135	MPa	ISO 527-2
--	186	132	MPa	ASTM D638
伸長率
斷裂	3	5	%	ASTM D638
斷裂, 23°C	3	5	%	ISO 527-2
彎曲模量
--	9300	6300	MPa	ASTM D790
23°C	9000	6800	MPa	ISO 178
PA66 1300G彎曲強(qiáng)度
--	289	216	MPa	ASTM D790
23°C	275	202	MPa	ISO 178
泰伯***性 (1000 Cycles)	--	15	mg	ASTM D1044
